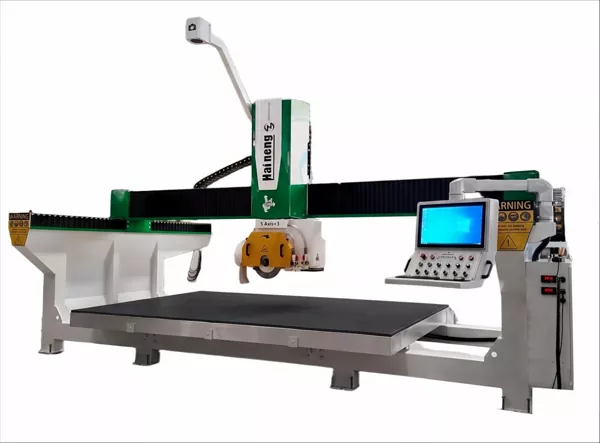

HTQ700GL 5 Eksenli CNC Köprü Testere Özel Taş İmalatı için Uygun mu?

HTQ700GL5 eksenli CNC köprü testeregeleneksel düz kesme kurulumundan daha fazla esnekliğe ihtiyaç duyan taş işleyiciler için tasarlanmıştır. CNC kontrolü, CAD içe aktarma programlaması, ayarlanabilir kesme kafası hareketi ve ağır hizmet tipi kaynaklı yapısıyla makine, çeşitli taş kesme ve şekillendirme uygulamalarını destekler.

HTQ700GL 5 Eksenli CNC Köprü Testere Ne Yapabilir?

Her taş projenin dikdörtgen bir taslağı yoktur. Mutfak tezgahı, banyo tezgahı, mimari bileşenler ve dekoratif taş parçalar açılı kenarlar, kavisli profiller veya özel şekilli parçalar gerektirebilir.

HTQ700GL, aşağıdakiler dahil çeşitli kesme ve profil oluşturma işlemlerini destekler:

1. Düz ve açılı kesim:Taş levhaları işleyin ve parçaları uygun açılarda kesin.
2. Özel şekilli kesim:Yuvarlak, oval, yelpaze şeklinde, çokgen, elmas şeklinde ve diğer düzensiz formlar üretin.

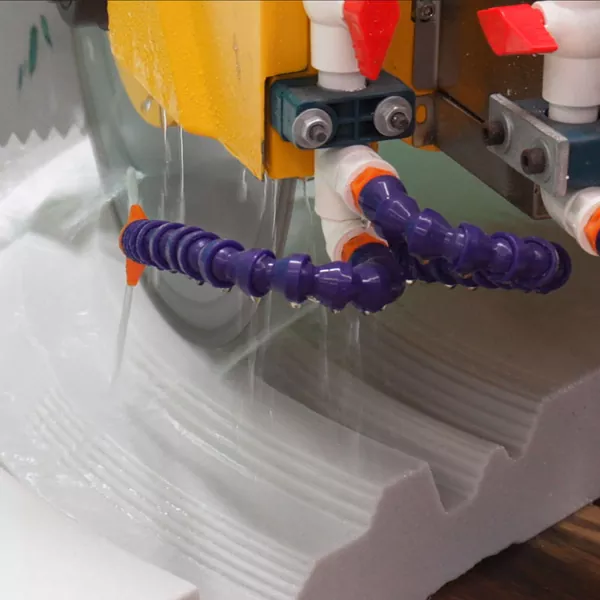

3. Kavisli profil oluşturma:Uygun dekoratif taş bileşenleri için düz ve kavisli konturları takip edin.
4. Oluk kesme:Uygun uygulamalar için düz, açılı ve ızgara tarzı oluklar oluşturun.
5. Eğim verme ve kenar şekillendirme:Farklı tasarım gereksinimlerini karşılamak için ayarlanabilir kesme kafası hareketini kullanın.

Makine spesifikasyonu, C ekseni dönüşünü 0 ila 360 derece arasında ve A ekseni hareketini 0 ila 90 derece arasında listeler. Çalışma masasının belirlenmiş maksimum eğim aralığı 0 ila 85 derecedir.

Bu hareket aralıkları imalatçılara özel işleri planlarken daha fazla seçenek sunar. Gerçek işleme kapasitesi malzemeye, iş parçası boyutlarına, bıçak konfigürasyonuna, takımlara ve seçilen kesme yöntemine bağlıdır. Zorlu veya olağandışı işler için tedarikçiden kurulumu onaylamasını ve bir numune kesme testi ayarlamasını isteyin.

Tezgah ve Taş İmalatındaki Uygulamalar

Mutfak ve Banyo Tezgahları

Tezgah üretimi genellikle bir levhanın boyutlandırılmasından daha fazlasını içerir. Tasarıma bağlı olarak bir iş açılı kenarlar, lavabo açıklıkları, musluk delikleri veya drenaj olukları gerektirebilir.

HTQ700GL kesme ve profil oluşturma işlemlerini destekler. İsteğe bağlı freze bıçağı ataşmanı ve uygun takımlarla makine, lavabo ve musluk açıklıkları, drenaj olukları ve tezgah kenarlarının frezelenmesi dahil olmak üzere ek işleme görevleri için de yapılandırılabilir. Parlatma işlemi uygun taşlama taşları ve aletler gerektirir.

Hem standart tezgahları hem de özel tasarımları işleyen atölyeler için bu konfigürasyon, birkaç uygun işlemin tek bir makinede yapılmasına yardımcı olabilir. Sipariş vermeden önce isteğe bağlı ekipmanı ve gerekli aletleri onaylayın.

Granit ve Mermer İşleme

Granit ve mermer atölyeleri genellikle farklı kalınlıklara, dış hatlara ve bitirme gereksinimlerine sahip ürünlerle çalışır. HTQ700GL, şekilli taş bileşenler, açılı kesimler ve dekoratif profiller gibi uygulamaların değerlendirilmesi için uygundur.

Belirtilen bıçak çapı aralığı 350 ila 700 mm'dir. Maksimum bıçak çapı, maksimum kesme derinliği olarak değerlendirilmemelidir. Ulaşılabilir kesme derinliği ve önerilen çalışma koşulları makine konfigürasyonuna, seçilen bıçağa ve malzemeye bağlıdır.

Fayans ve İşlenmiş Taş

Geniş formatlı fayanslar ve işlenmiş taş ürünler, planlı kesme yolları ve özel kenar işlemleri gerektirebilir. HTQ700GL, uygun malzemeler ve parça tasarımları için programlanmış işlemleri desteklemek üzere CNC kontrolünü ve CAD içe aktarma programlamasını kullanır.

Bilinmeyen malzemeleri işlemeden önce tedarikçiyle bıçak uyumluluğunu, iş parçası desteğini, ilerleme ayarlarını ve gerekli son kenar kalitesini onaylayın.

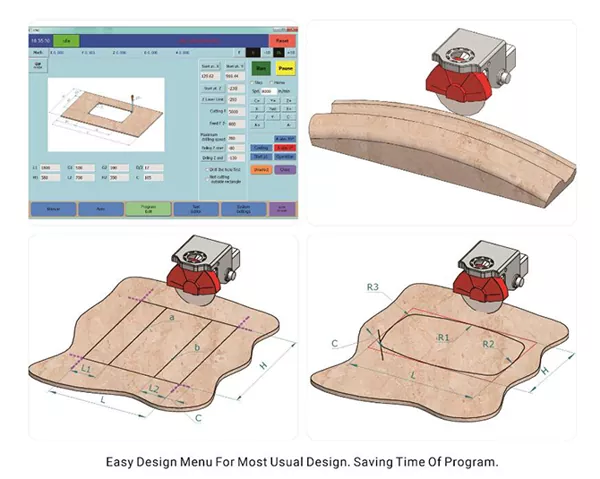

CAD İçe Aktarma Programlama ve CNC Operasyonu

Bir taş atölyesi farklı parça şekillerini ve müşteri çizimlerini ele aldığında programlama önemli bir husustur. Kapsamlı hareket kabiliyetine sahip bir makine, operatörlerin gerekli kesme yollarını tekrarlanabilir bir şekilde hazırlayabildiği durumlarda en kullanışlıdır.

HTQ700GL, CNC kontrolünü ve CAD içe aktarma programlamasını kullanır. Ürün belgelerinde, çalışmayı basitleştirmek için tasarlanmış bir dokunmatik ekran arayüzü ve girilen verilerden grafikler oluşturabilen bir sistem açıklanmaktadır.

Tipik bir iş akışı, çizimin hazırlanmasını, uyumlu CAD verilerinin içe aktarılmasını, işleme gereksinimlerinin kontrol edilmesini, malzeme ve araçların ayarlanmasını ve otomatik işleme başlamadan önce işin doğrulanmasını içerir.

Bu yaklaşım, düzenli olarak özelleştirilmiş çizimler alan veya benzer parçaların üretimini tekrarlayan atölyeler için geçerlidir. HTQ700GL'yi satın almadan önce5 eksenli CNC köprü testere, desteklenen CAD dosya formatlarını, yazılım gereksinimlerini ve operatör eğitim düzenlemelerini onaylayın.

Ağır Hizmet Yapısı ve Hareket Bileşenleri

Makine yapımı, düzenli üretim için ekipman seçerken dikkate alınması gereken başka bir faktördür. HTQ700GL entegre, sert kaynaklı bir yapı kullanır. Belgelenmiş hareket bileşenleri arasında doğrusal raylar, vidalı miller, helisel dişliler, yüksek hassasiyetli planeter redüktörler ve bir servo sistem bulunmaktadır.

Makine, 22 kW'lık özel bir ana motora ve 0 ila 6.000 rpm hız aralığına sahiptir. Toplam kurulu makine gücü ise 33 kW olarak belirtiliyor.

Bu spesifikasyonlar ekipmanı karşılaştırmak için yararlı bir başlangıç ​​noktası sağlar. Ancak kesme hızı, bitmiş kenar kalitesi ve üretim çıktısı, seçilen bıçak, malzeme özellikleri, kesme derinliği, ilerleme ayarları ve operatör kurulumu gibi faktörlere bağlıdır.

HTQ700GL Teknik Özellikleri

Aşağıdaki şekiller üreticinin ürün belgelerine dayanmaktadır. Emperyal dönüşümler yaklaşık değerlerdir.

Kurulum notu:Genel boyutlar, makinenin etrafında gerekli olan çalışma açıklığının tamamını temsil etmemektedir. Atölyeyi hazırlamadan önce elektrik beslemesini, saha erişimini, zemin koşullarını, yükleme alanını, bakım boşluğunu ve kurulum gerekliliklerini doğrulayın.

HTQ700GL Atölyeniz için Uygun mu?

Doğru makine, müşterilerinizin gerçekte sipariş ettiği işlere bağlıdır. Dikdörtgen levha boyutlandırmaya odaklanan bir atölyenin, düzenli olarak özelleştirilmiş tezgah parçaları veya düzensiz taş profiller üreten bir atölyeden farklı gereksinimleri olabilir.

Mağazanız aşağıdaki durumlarda HTQ700GL'yi dikkate almaya değer olabilir:

1. Açılı kesimleri, kavisli konturları veya özel şekilli taş parçaları işler.
2. Çizim tabanlı çalışma için CNC kontrolüne ve CAD içe aktarma programlamasına ihtiyaç duyar.
3. Granit, mermer, işlenmiş taş, fayans veya diğer uyumlu yapı malzemeleriyle çalışır.
4. Uygun tezgah uygulamaları için isteğe bağlı frezeleme işlemlerini değerlendirmek istiyor.
5. Makine için gerekli taban alanına ve elektrik kapasitesine sahiptir.

Satın alma kararı vermeden önce birkaç temsili çizim hazırlayın. Standart bir kesme işi, açılı bir kesim ve düzensiz bir profil ekleyin. Tedarikçiden her iş için uygun konfigürasyonu, takımları ve işleme yöntemini onaylamasını isteyin.

Fiyat Teklifi İstemeden Önce Neleri Kontrol Etmelisiniz?

Malzeme ve Kalınlık

En sık işlediğiniz malzemeleri tanımlayın ve hem tipik hem de maksimum iş parçası kalınlıklarını sağlayın. Farklı malzemeler farklı bıçaklar ve çalışma koşulları gerektirebilir.

Parça Boyutları ve Kesme Gereksinimleri

Her zamanki uzunluğu, genişliği, kalınlığı, gerekli açıları ve profil detaylarını paylaşın. Bu, tedarikçinin makinenin hareketinin ve önerilen konfigürasyonun uygun olup olmadığını değerlendirmesine yardımcı olur.

Takımlar ve Opsiyonel Fonksiyonlar

İşlerinizin düz kesme, açılı kesme, özel profiller, oluklar, frezeleme veya cilalama gerektirip gerektirmediğini belirtin. Her işlemin standart konfigürasyona dahil olduğunu varsaymak yerine, hangi işlevlerin isteğe bağlı ekipman gerektirdiğini doğrulayın.

Yazılım ve Fabrika Koşulları

Temsili CAD çizimleri sağlayın ve uyumlu dosya formatlarını onaylayın. Ayrıca makine erişimini, mevcut kurulum alanını, elektrik gereksinimlerini ve bakım boşluğunu da kontrol edin.

Satış Sonrası Destek

Kurulum kılavuzu, operatör eğitimi, yedek parçalar, bakım belgeleri ve teknik destek hakkında bilgi alın. Bu ayrıntılar, makine özellikleri ve satın alma fiyatıyla birlikte gözden geçirilmelidir.

Sıkça Sorulan Sorular

HTQ700GL hangi malzemeleri işleyebilir?

Ürün belgelerinde uygun kesme ve şekillendirme uygulamalarına yönelik levhalar, fayanslar, mermer, yapay taş, granit, çimento ürünleri ve diğer yapı malzemeleri listelenmektedir. Sipariş vermeden önce özel malzemeniz ve kalınlığınız için uyumluluğu onaylayın.

HTQ700GL açılı kesimi destekliyor mu?

Evet. Belirtilen A ekseni hareketi 0–90°, C ekseni dönüşü ise 0–360°'dir. Çalışma masasının belirlenmiş maksimum eğim aralığı 0–85°'dir. Tedarikçiden, amaçlanan işiniz için gerekli konfigürasyonu doğrulamasını isteyin.

Makine lavabo açıklıklarını ve drenaj kanallarını işleyebilir mi?

Bu ek işleme görevleri, isteğe bağlı frezeleme takımı ataşmanı ve uygun takımlarla desteklenebilir. Teklif isterken eki, araçları ve gerekli konfigürasyonu onaylayın.

Makine nasıl programlanır?

Belirtilen programlama yöntemi CAD içe aktarımıdır. Desteklenen dosya formatları ve yazılım gereksinimleri tedarikçiyle teyit edilmelidir.

Maksimum bıçak çapı nedir?

Belirtilen bıçak çapı aralığı 350–700 mm, yani yaklaşık 13,8–27,6 inçtir. Bu rakam tek başına maksimum kesme derinliğini belirlemez.

Makine ne kadar alana ihtiyaç duyuyor?

Listelenen genel boyutlar 5.800 × 3.400 × 3.600 mm'dir. Malzeme taşıma, çalıştırma, bakım ve güvenli erişim için ilave alana ihtiyaç duyulabilir. Siteyi hazırlamadan önce kurulum düzeni isteyin.

Taş Kesme Gereksinimlerinizi Haineng ile Görüşün

HTQ700GL5 eksenli CNC köprü testereCNC kontrolünü, CAD içe aktarma programlamasını, 350–700 mm bıçak aralığını, ayarlanabilir kesme kafası hareketini ve entegre sağlam kaynaklı yapıyı birleştirir. İsteğe bağlı bir frezeleme takımı konfigürasyonu, kullanımını ek uygun tezgah üstü işleme görevlerine kadar genişletebilir.

Makinenin üretim ihtiyaçlarınıza uygun olup olmadığını belirlemek için malzeme türünüzü, iş parçası boyutlarını, gerekli işlemleri ve temsili çizimlerinizi Haineng ile paylaşın. Tedarikçi daha sonra uygun makine konfigürasyonunun ve isteğe bağlı ekipmanın doğrulanmasına yardımcı olabilir.
